گسکتهای اسپیرال وند

گسکت اسپیرال
گسکت اسپیرال وند (Spiral Wound Gasket) برای آب بندی بین فلنج ها استفاده می شود که به دلیل ساختار داخلی مناسب در صنعت بسیار پر کاربرد می باشد و به 3 دسته بدون رینگ، با رینگ داخل و با رینگ خارج تقسیم بندی می شود و همچنین در اصطلاح به آن واشر و یا درزبند نیز گفته می شود و در پالایشگاه ها ، صنایع فرایند های شیمیایی  ، نیروگاه ها ، صنایع هوایی مورد استفاده قرار می گیرد .
یکی از شرایط لازم و به‌نوعی پیش‌نیاز هرکدام از گسکت ها، قابلیت ریکاوری و بازیابی در شرایط بارگذاری‌های مختلف است. این گسکت ها دارای یک‌لایه از جنس فولاد است (جدول شماره 2) و یک‌لایه پرکننده از جنس گرافیت، تفلون و یا ..... (جدول شماره 1) هست؛ که با مقطع V شکل و یا W شکل به‌صورت فشرده دورهم پیچیده شده است. که این مقطع V یا W شکل باعث تحمل فشار بیشتری می‌شود. این گسکت ها ممکن است دارای رینگ خارجی و یا رینگ داخلی باشد که رینگ داخلی میزان خوردگی فلنج را کاهش می‌دهد و از اجزای آب‌بندی محافظت می‌کند.
شرکت کیان واشر شرق قادر به تولید انواع واشرهاي اسپيرال (SPIRAL WOUND GASKETS)  از سايز "2/1 تا "60 با فيلر گرافيت و تفلون در کلاس‌های مختلف فشاري ازPSI  150 تا   PSI2500 ، طبق استانداردهاي ASME B 16.20  ، API 601 و BS3381  می‌باشد. ضمن آن‌که امكان توليد انواع گسکت با اقطار مختلف تا قطر 5/4 متر با ابعاد خارج از استاندارد و بر اساس نيازهاي خاص مشتري نيز توسط اين شركت ميسر ميباشد .


جدول شماره 1
ASME B16.20 Color Maximum Temperature Filler Material Coding
Grey Stripe 550°C Graphite
White Stripe 260°C PTFE
Light Green Stripe 1000°C Mica
  900°C Mica and Graphite

جدول شماره 2
ASME B16.20Color Codig Maximum Temperature Winding material
Silver 500°C Carbon Steel
Yellow 650°C 304 Stainless Steel
Green 800°C 316L Stainless Steel
N/A 800°C Duplex UN S31803
Blue 870°C 347 Stainless Steel
Turquoise 870°C 321 Stainless Steel
Orange 800°C Monel 400
Red 600°C Nickel 200
Purple Gr 2 500°C Titanium
Brown 700°C Hastelloy B-2/B-3
Beige 700°C Hastelloy C-276
Gold 1000°C Inconel 600
Gold 1000°C Inconel 625
N/A 1000°C Inconel X-750
N/A 600°C Incoloy 825
N/A 500°C Titanium Gr7
N/A 700°C Hastelloy C-22
N/A 800°C Hastelloy G-31

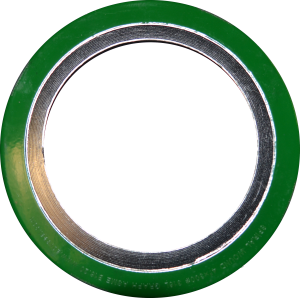

گسکت نوع CS
نوع CS
در این نوع گسکت ها از یک رینگ خارجی که باعث می‌شود گسکت با دقت در مرکز فلنج  قرار گیرد، استفاده می‌شود. این گسکت ها استحکام شعاعی بیشتری را برای جلوگیری از هم پاشیدن گسکت، فراهم می‌کند. این گسکت ها برای فلنج های بدون سوراخ و سوراخ‌دار مناسب هستند. همچنین ممکن است فضای محدودی در اختیار باشد که شما مجبور به استفاده از گسکت با رینگ خارجی باشید. به‌منظور تعیین دقیق ابعاد گسکت و کسب اطلاعات بیش‌تر با شرکت کیان واشر شرق تماس حاصل فرمایید.

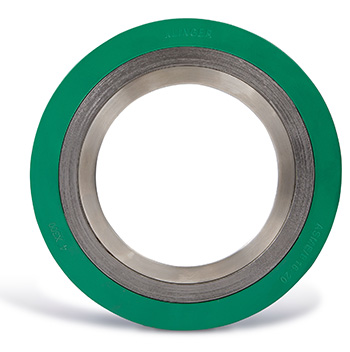

گسکت نوع  CSI
نوع  CSI
این حالت علاوه بر رینگ خارجی، دارای یک رینگ داخلی به سبک cs می‌باشد که فشرده‌سازی اضافی را متوقف می‌کند و در برابر فشارهای  اضافی مقاومت می‌کند و همچنین فرسایش و تلاطم را به حداقل می‌رساند و مانع از کمانش گسکت به داخل می‌شود و برای فشار و درجه حرارت بالا مناسب می‌باشد و در محیط‌های خورنده و سمی کاربرد دارد.

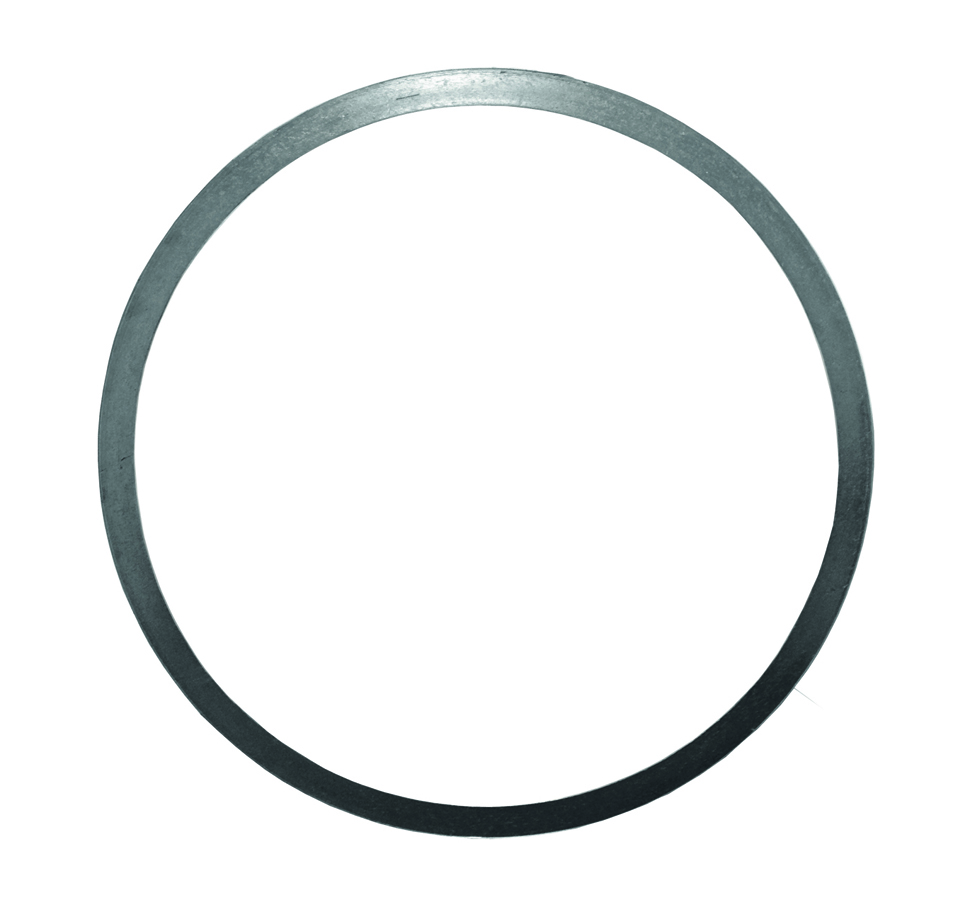

گسکت نوع S
نوع  S
ساختار اصلی این گسکت که قطرهای داخلی و خارجی آن با چندلایه فلزی بدون پرکننده تقویت‌شده‌اند، به پایداری بیشتر رسیده و ویژگی‌های فشرده‌سازی بهتری دارد.

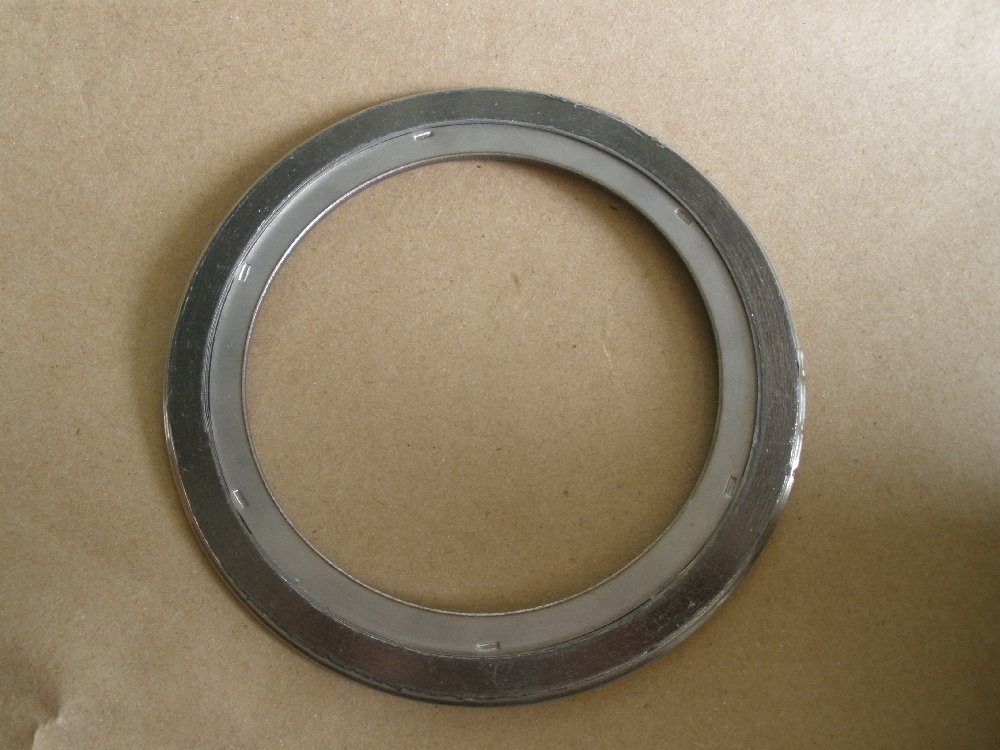

گسکت نوع SI
نوع  SI
رینگ داخل فلزی به‌عنوان یک جلوگیرنده فشرده‌سازی عمل می‌کند و فضای حلقوی بین فلنج و قطر داخلی گسکت را پر می‌کند و به‌گونه‌ای طراحی‌شده که باعث جلوگیری از تجمع مواد جامد و کاهش جریان آشفته مایعات می‌شود و فرسایش فلنج را به حداقل می‌رساند.
نوع  HE
گسکت نوع HE برای مبدل‌های حرارتی مورداستفاده قرار می‌گیرد که ممکن است  PASS BAR  موردنیاز باشد بخش بیرونی شامل ساختار استاندارد اسپیرال است درحالی‌که PASS BAR عموماً حالت جکتی یک‌طرفه یا دوطرفه دارد.
نوع  HE-CS
این سبک، با سبک HE  مشابه است به‌جز آن‌که با حلقه راهنمای بیرونی متصل است.
توجه: سبک HE  و سبک HE-CS دارای مقاومت ذاتی بسیار خوب و کیفیت آب‌بندی عالی می‌باشد .
نوع  HE-CSI با رینگ خارجی اسپیرال
این نوع گسکت، حالت تغییریافته نوع CSI که یکی دیگر از حالت‌های اسپیرال بود، می‌باشد و برای استفاده در مبدل‌های حرارتی TEMA نوع اتصالات فلنج، توسعه‌یافته است.
جهت اطلاع از قیمت های گسکت اسپیرال وند با شماره تلفن 05133564115 تماس بگیرید .
